Как установить стеклянные двери с алюминиевой коробкой?

Залогом долговременной работы межкомнатной двери является качественная установка.

Практика показывает, что даже отлично изготовленные двери можно испортить плохим монтажом.

Установка стеклянной двери с алюминиевой коробкой имеет ряд отличий от инсталляции межкомнатных деревянных, шпонированных или МДФ дверей. Смонтировать стеклянные двери своими руками зачастую проще, чем деревянные. Удобнее и правильно это делать вдвоем. Поскольку при навешивании полотна, один человек находится с лицевой части двери, а второй с тыльной!

Основные отличия в способах крепления коробки к проему и полотна.

Стеклянное полотно весит 35-50 кг, что почти в 2 раза больше, чем деревянное или шпонированное. Следовательно, стена должна выдерживать динамические и статические нагрузки. Для усиления гипсокартонных стен (перегородок) необходимо применять металлическую трубу 40х40 мм или 40х60 мм. Фиксация трубы в пол и потолок обязательна!

Установка деревянных «брусочков» в гипсокартонный профиль – самая распространенная ошибка. Стена не выдерживает вес полотна и со временем трескается от верхних углов проема к потолку. К тому же дерево может начать деформироваться от воздействия влаги или перепада температуры. Именно поэтому усиление каркаса металлической трубой – надежнее. Жесткая конструкция проема - устранит проблему, возникающую после окончания ремонтно-строительных работ.

Стеклянные межкомнатные двери Sklo+Glas доставляются на объект в специальной упаковке. После заноса в помещение, распаковуется алюминиевая коробка и начинается процесс монтажа:


Закладная пластина

Схема сверлений

Болт фиксации пластины

1. Сверлятся шесть отверстий в вертикальных частях проёма для крепежа закладных пластин. На высоте 100-200 мм от низа (пола) и верха проёма. Средняя закладная устанавливается на высоте 1200 мм, но так чтоб не попасть на закладную под замок (1050 мм). Отверстие располагается на расстоянии примерно 60 мм от плоскости стены со стороны лицевой части двери. Глубина сверления и вид крепежа зависит от материала стены (для кирпича или бетона достаточно 50-70 мм).

2. Вкручиваются болты так, чтобы между шляпкой и стеной осталось 4-5 мм. Зазор необходим для заведения закладной пластины.

3. На пол укладывается прокладочный материал для сборки коробки, чтоб её не поцарапать.

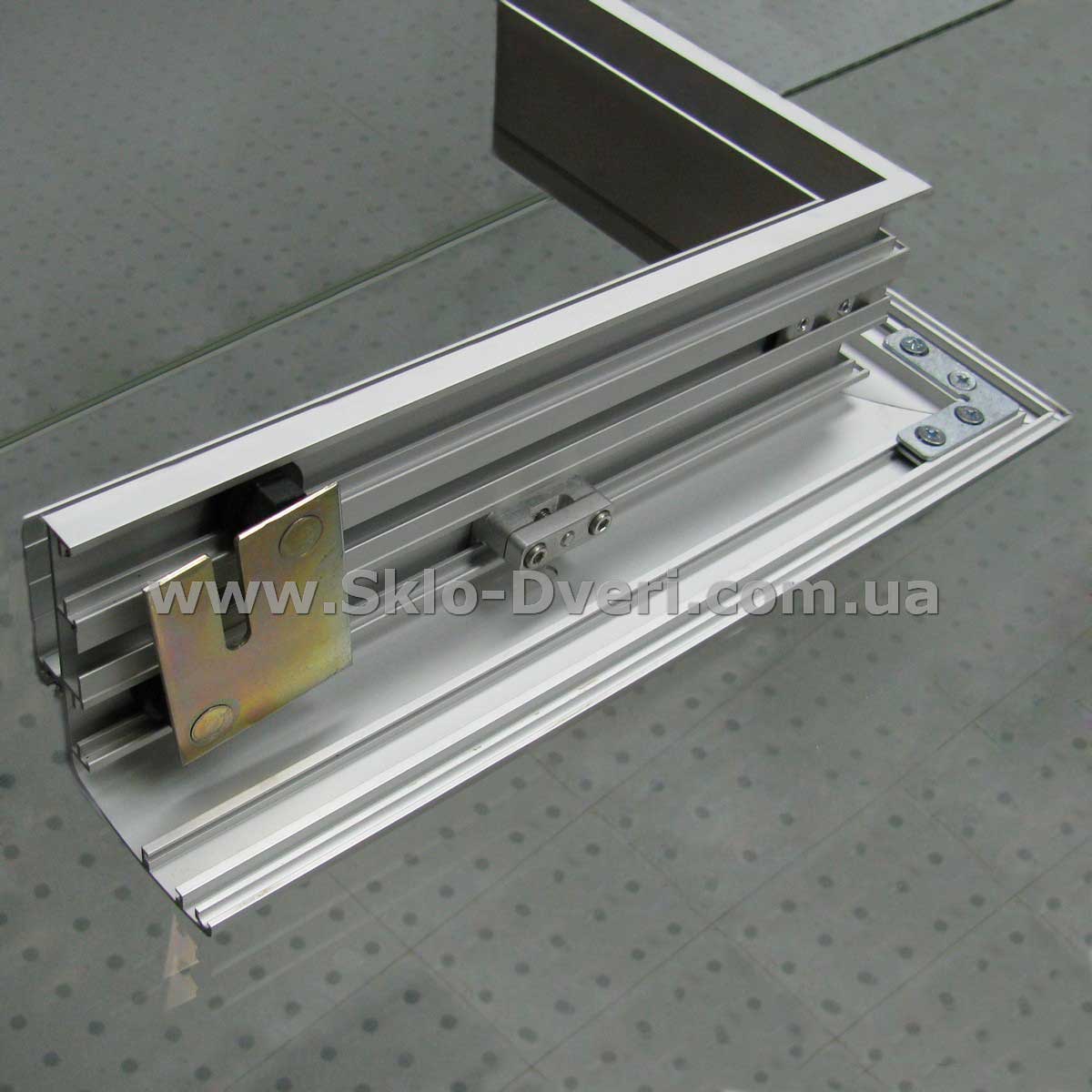

Закладная пластина

Сборка угла коробки

Закладная для петли

4. Распаковывается и собирается лицевая часть алюминиевого короба:

- устанавливаются закладные пластины и крепежи для петель;

- собираются на уголках все части короба. Зажимаются винты и гружёны максимально сильно, но так, чтобы не продавить лицевую часть (наличник) и не получить деформацию;

- вставляется уплотнитель в паз наличника.

5. Собранная лицевая часть короба одевается закладными пластинами на вкрученные ранее болты (пункт № 2).

6. Короб выставляется в вертикальную плоскость параллельно стене. Сначала вкручиваются болты в стену, максимально фиксируя закладную пластину. Потом регулировочными пластиковыми гайками выставляется вертикальная плоскость коробки, перпендикулярная стене.

7. В заранее профрезерованные отверстия и закладные детали, вставляется петля.

8. Петли фиксируются с помощью винта, с зазором 1-2 мм от наличника.

9. Распаковывается полотно и выставляется в проёме. Зазор от пола до полотна 9-10 мм. От края стекла до короба по вертикальным стоевым и верхней части - 3-4 мм.

- регулировка прижима осуществляется выдвижением или прижатием петли перпендикулярно плоскости полотна. После чего положение петли фиксируется соответствующим винтом в коробке (пункт 8).

- регулировка зазоров полотна осуществляется двумя винтами в самой петле. Поскольку сверления в полотне под петлю больше, чем фактический размер винтов с силиконовыми кольцами, достигается регулировка +/- 3 мм.

10. Один человек прижимает полотно к коробке, а петли к полотну. Второй, находясь с другой стороны, прикручивает ответные части петель и фиксирует полотно. Винт зажимается на 60-70%, чтобы при первом открытии полотна, петли могли чуть сместиться и нагрузка между ними распределилась.

11. Проверяетcя работоспособность полотна и правильное его расположение в проёме. Винт зажимается максимально сильно, надежно фиксируя стекло.

12. Устанавливается замок и ручка.

13. Собирается ответная часть коробки (аналогично п.4.)

14. Ответная часть вставляется в пазы лицевой части и фиксируется при помощи шурупов, в заранее просверленные за заводе отверстия.

15. Вставляется уплотнитель в паз притвора и скрывает шурупы, крепящие ответную часть алюминиевой коробки.

16. Проверяется прижим стеклянного полотна и работа ригеля замка. Для незначительного уменьшения усилия защёлкивания двери – стачивается соответствующая часть ответки замка установленная на вертикальную часть короба.

При недостаточности данных действий (часто бывает со стеклом 10 мм), вырывается клапан из притворного уплотнителя (обратно его вставить – не возможно!!!).

17. Для улучшения шумоизоляции коробку можно запенить монтажной пеной, чем достигается показатель 23 Дб. Для этого, после установки полотна, лицевая часть коробки задувается пеной и устанавливается ответная часть коробки.

ВНИМАНИЕ! После задувания пеной демонтировать дверь очень сложно!

Один раз установив стеклянные двери с алюминиевой коробкой своими руками, Вы убедитесь что это не сложнее, чем монтировать обычные межкомнатные двери в деревянном коробе. Главное внимание и аккуратность.

Производитель Sklo+Glas предоставляет клиенту готовые решения, не требующие доработок «умельцами». Обеспечивает гарантийное и послегарантийное обслуживание конструкций.

Более детальная информация по монтажу стеклянной межкомнатной двери Sklo+Glas предоставляется по запросу.

Всегда рады ответить на Ваши вопросы!

Подробное описание измерения проема двери в статье «Как замерить проем под межкомнатные стеклянные двери?»
